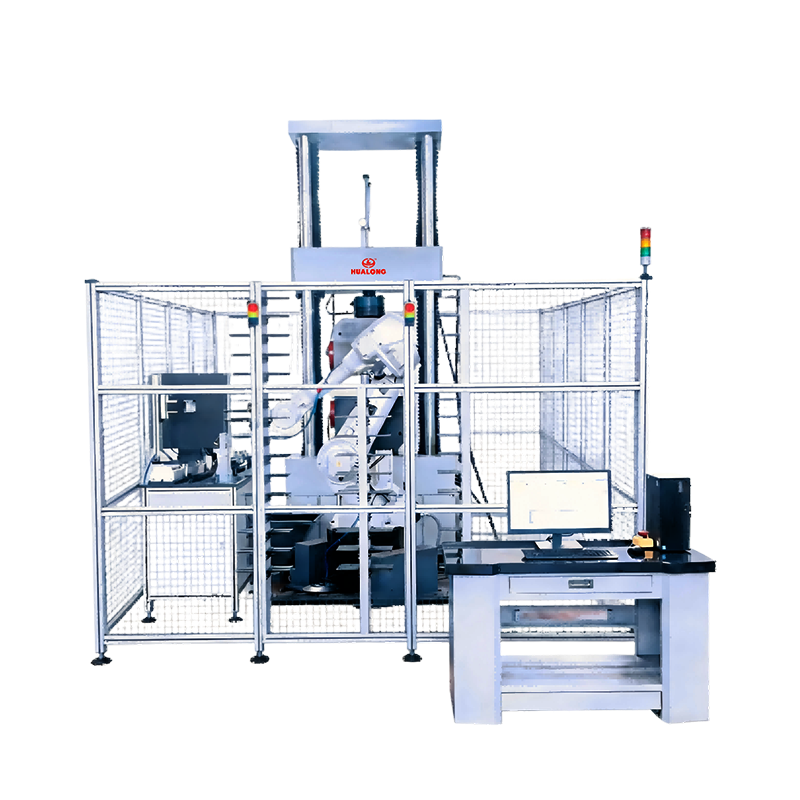

全自動電子引張試験機（中厚板～鉄筋） HLEシリーズ

全自動電子引張試験機（中厚板～鉄筋） HLEシリーズ
仕様：HLE-600G/1000G/1200G/2000G

製品の特徴:hualong の全自動電子引張試験機は、電子サーボローディングホスト、サンプルの自動ローディングおよびアンローディング用の ABB 多関節ロボット、フラットプッシュクランプシステム、断面測定システム、および自動センタリングシステムを利用しています。高い精度と信頼性を誇り、24時間無人検査が可能です。

設備概要：Hualong 全自動電子引張試験機は、人間の介入なしに棒や板の引張特性試験を実行できます。自動サンプルロードおよびアンロード、自動サンプルセンタリング、自動サンプルサイズ測定、自動計量、自動伸び計クランプ、フラットプッシュクランプシステムによる同期クランプ、および適格サンプルと不適格サンプルの自動仕分け機能を備えています。

本体には4列高剛性ガイドローディングフレームを採用。本体は高剛性で荷重運動の直線性に優れています。さまざまな仕様と範囲のセンサーを選択することで、さまざまな力値のテスト要件を満たすことができます。

この装置には、Hualong が独自に開発した試験ソフトウェアパッケージが搭載されており、さまざまな材料や規格の試験を簡単に完了できます。

適用規格:

GB/T 16491 電子万能試験機
GB/T 2611 試験機の一般技術要件
JJG 139 引張、圧縮、万能試験機
JJG 475 電子万能試験機の検証手順

本体
最大試験力: 1000kN
過負荷保護: 最大試験力の 150%
精度クラス: 0.5
試験力指示誤差：±0.5%
試験力分解能: 1/±500000 FS/1/±1000000 FS
クロスビーム速度調整範囲: 0.005-200mm/min
クロスビームストローク（平押しクランプ付）：1000mm
円形試料クランプ径範囲：Φ12～Φ40
試験片長さ: 500-700mm
電源：AC380V±10%、50Hz、12kW
重量 8000kg
ABBロボット
耐荷重60kg
動作範囲 2.05m
繰り返し位置決め精度 0.06mm

全自動伸び計
動作モード: 接触タイプ
ガゼット範囲 15 ～ 205mm
分解能0.2μm
表示誤差：変形0～0.3mmの場合は≤0.0015mm、変形0.3～100mmの場合は≤0.5%
クランプ径範囲（バー）Φ2～Φ40mm
変形測定精度 0.5級
油圧クランプ
クランプ方式：油圧サイドアクション
最大クランプ力 1200kN
開口幅80mm
丸型サンプルクランプ径範囲Φ12～Φ40mm

サンプルホルダー
サンプル長さ 500-700mm
重さ・長さ測定器
計量範囲 0.1kg～50kg
指示値の相対誤差：指示値の±0.5%以内
長さ測定精度 ±0.5mm
レガシーエリア：約4000×5500mm

安全保護: 緊急停止保護、過負荷保護
